土壤熱通量是什么？它是土壤單位時間通過某一面積的熱能，這是土壤研究中的重要參數，也是農業生產所需熱量最基本、最主要的組成部分。土壤熱平衡在整個土壤溫度和水分循環中起著十分重要的作用。因此對其進行測定，可以為制定合理利用土地資源提供科學依據。

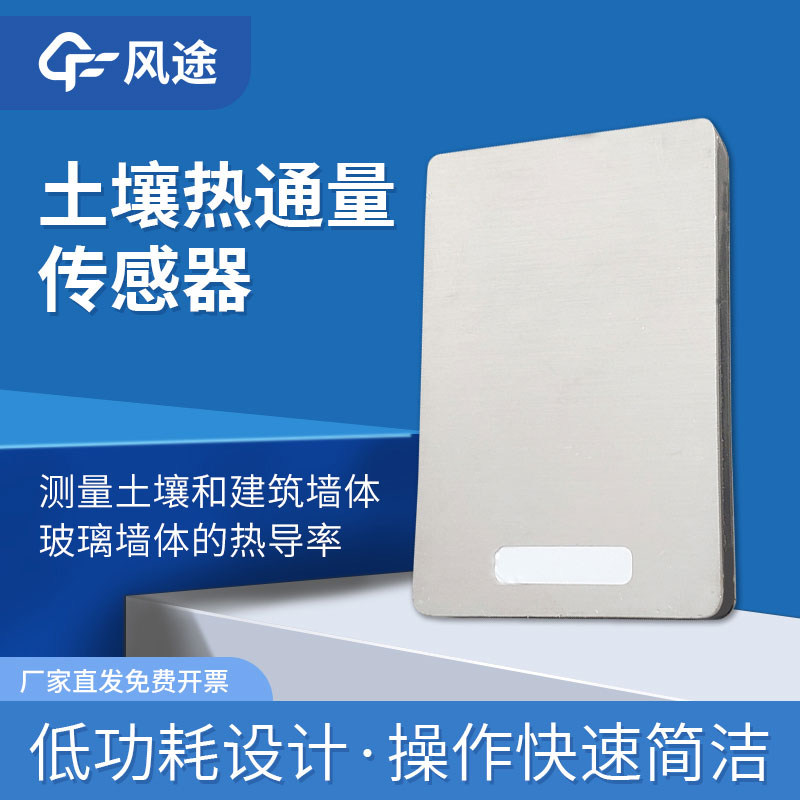

土壤熱通量變送器FT-TL1是一款傳感器，它具有結構簡單、體積小、安裝方便等特點。其通過一熱電堆并以電壓方式輸出，電壓與熱通量成正比，其操作簡單，尤其適合用于土壤及建筑墻體，玻璃墻體熱導率的測量。用埋入土中2cm的熱通量板測得的土壤熱通量值。

技術參數

供電電壓：□12-24V□5V

輸出信號：□電流型4～20mA□0-2V□RS485定制

測量范圍：-200至200 w/m2

內阻小于300Ω

測量精度：小于5%

熱流計算公式

熱流量（w/m2）=系數（w*m-2/mv）*輸出（mv）

工作電流:12V上電約26mA

測量方法

1.土壤中測量方法

應將板面垂直于熱流量的方向并橫向置于土壤層內。傳感器埋設深度一般為離自然下墊面3-10厘米處，由于自然下墊面不是幾何平面，所以要避免直接布置在土層表面，表面微小波動會導致傳感器讀數喪失代表性，而傳感器上表面與空氣直接接觸會出現輻射誤差。一般是在觀測場地上選取有代表性的一片剖面，利用鏟刀豎直向下開挖剖面，

由土壤表面往下沿著剖面測量出所需深度后，在橫向上挖空，尺寸剛好能安放熱流板，并且使得傳感器上表面和下表面能夠和土壤保持較好的接觸狀態，導線沿著剖面引出來后對土壤進行回填。但是應注意熱流板埋設深度應在其中心線到土壤表面之間。

2.墻面上測量方法

先在熱流傳感器上均勻地涂抹凡士林，并把涂抹凡士林后的熱流傳感器粘貼到墻體表面上，使得墻體與熱流傳感器能緊密地接觸，停留數分鐘，當熱流傳感器與環境溫度相適應時即可開始進行測量。
